CQG型耐高温不锈钢磁力泵 |
|

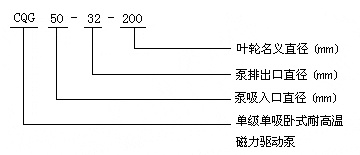

型号意义：
高温磁力泵的安装和使用
1) 高温磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
2) 当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
3) 泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。
4) 检查电机旋转方向是否与磁力泵转向标记一致。
5) 电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
性能参数
型 号 |
口径 |
扬程
(m) |
流量
(L/min) |
电机功率
(KW) |
转速
(r/min) |
电压
(V) |
吸程
(m) |
进口
(mm) |
出口
(mm) |
20CQG-15-110 |
20 |
15 |
12 |
50 |
0.37 |
2800 |
380 |
4 |
25CQG-20-115 |
25 |
20 |
15 |
110 |
1.1 |
2800 |
380 |
4 |
32CQG-25-115 |
32 |
25 |
15 |
110 |
1.1 |
2800 |
380 |
4 |
32CQG-25-145 |
32 |
25 |
25 |
80 |
1.1 |
2800 |
380 |
4 |
40CQG-32-132 |
40 |
32 |
20 |
180 |
2.2 |
2800 |
380 |
7.5 |
40CQG-32-160 |
40 |
32 |
40 |
200 |
4 |
2800 |
380 |
8 |
50CQG-40-145 |
50 |
40 |
25 |
240 |
4 |
2800 |
380 |
8.3 |
50CQG-40-160 |
50 |
40 |
40 |
220 |
4 |
2800 |
380 |
7 |
50CQG-32-200 |
50 |
32 |
50 |
130 |
5.5 |
2800 |
380 |
8 |
65CQG-50-145 |
65 |
50 |
25 |
280 |
5.5 |
2800 |
380 |
7 |
65CQG-50-160 |
65 |
50 |
35 |
450 |
7.5 |
2800 |
380 |
6 |
80CQG-65-160 |
80 |
65 |
35 |
850 |
11 |
2800 |
380 |
7 |
80CQG-50-200 |
80 |
50 |
50 |
850 |
15 |
2800 |
380 |
7 |
100CQG-80-160 |
100 |
80 |
35 |
1650 |
18.5 |
2800 |
380 |
7 |
100CQG-65-200 |
100 |
65 |
50 |
1650 |
22 |
2800 |
380 |
7 |
|
|
| |
|
